サイクルレーン側溝サイクルレーン S-1型（縦断用）

サイクルレーン S-1型（縦断用）

側溝サイズに関係なくエプロン部の幅が同じなため路面露出幅が統一できます。そのためすっきりとした街路空間を形成できます。

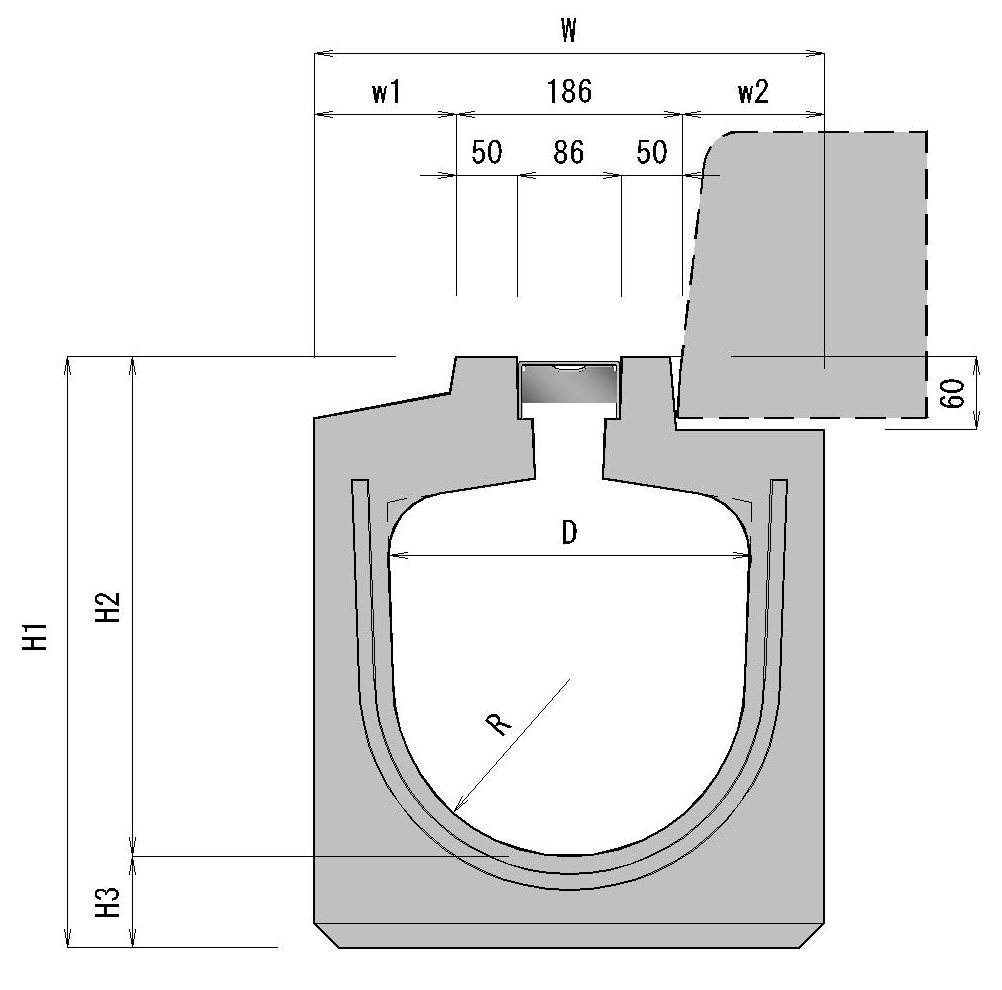

縦断

画像をクリックすると拡大表示されます

規格		W	H1	H2	H3	w1	w2	R	参考重量 kg		ダウンロード
D		W	H1	H2	H3	w1	w2	R	1.0ｍ	2.0ｍ	ダウンロード
300×	300	420	486	411	75	117	117	145	250	495	DL
	400		591	511	80			142	285	570	DL
	500		691	611	80			139	320	640	DL
400×	400	540	596	511	85	177	177	195	370	735	DL
	500		701	611	90			192	410	825	DL
	600		801	711	90			189	450	905	DL

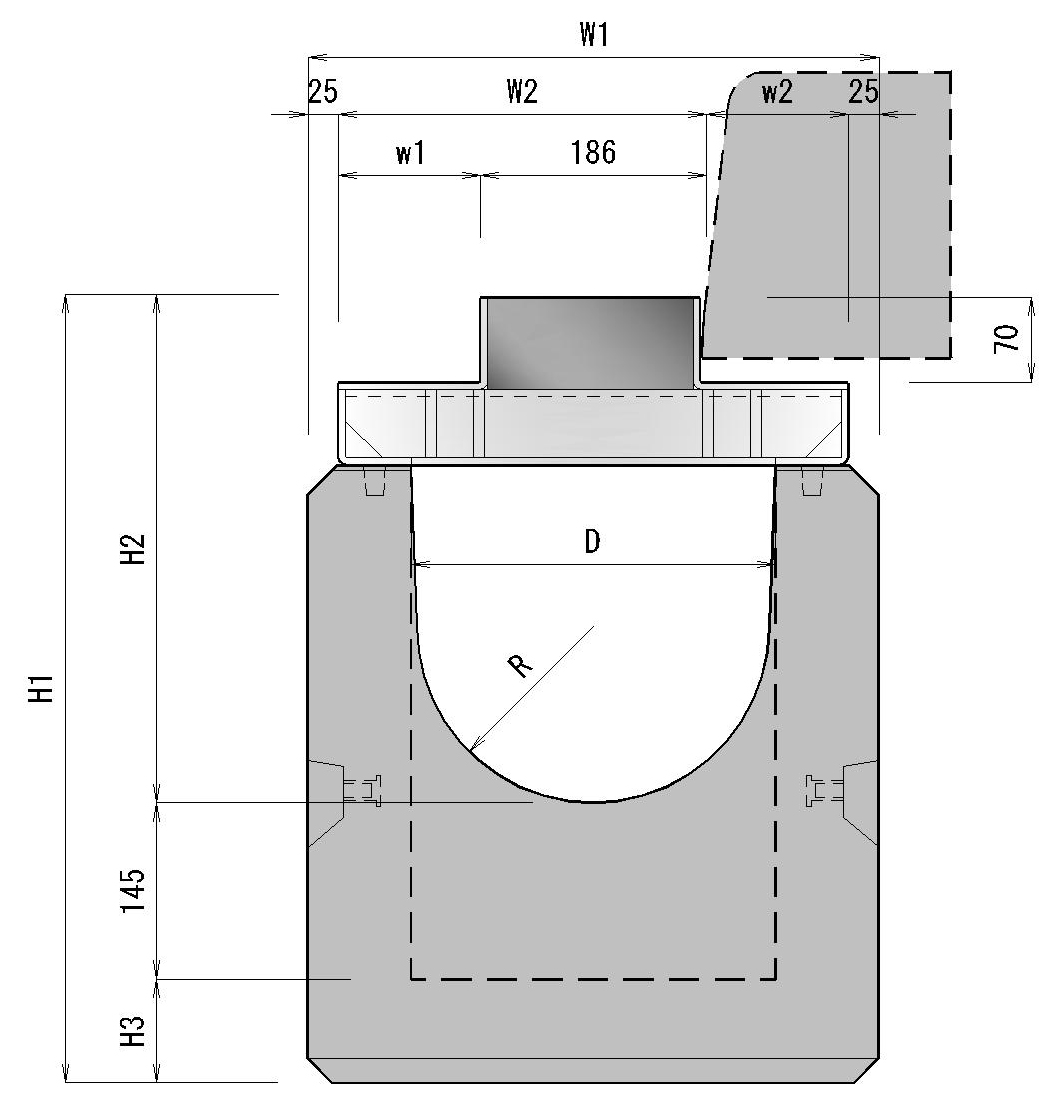

桝

画像をクリックすると拡大表示されます

規格		W1	W2	H1	H2	H3	w1	w2	R	参考重量 kg	ダウンロード
D		W1	W2	H1	H2	H3	w1	w2	R	参考重量 kg	ダウンロード
300×	300	470	303	646	416	85	117	117	145	290	DL
	400			746	516					335	DL
	500			846	616					375	DL
400×	400	590	363	758	518	95	177	177	195	400	DL
	500			858	618					445	DL
	600			958	718					490	DL
