SKスリットスピーダー SG型（スタンダード）

SG型（スタンダード）

境界ブロックを設置する街路型側溝です。従来の自由勾配側溝、管渠型側溝よりも車道幅員が広く確保できます。

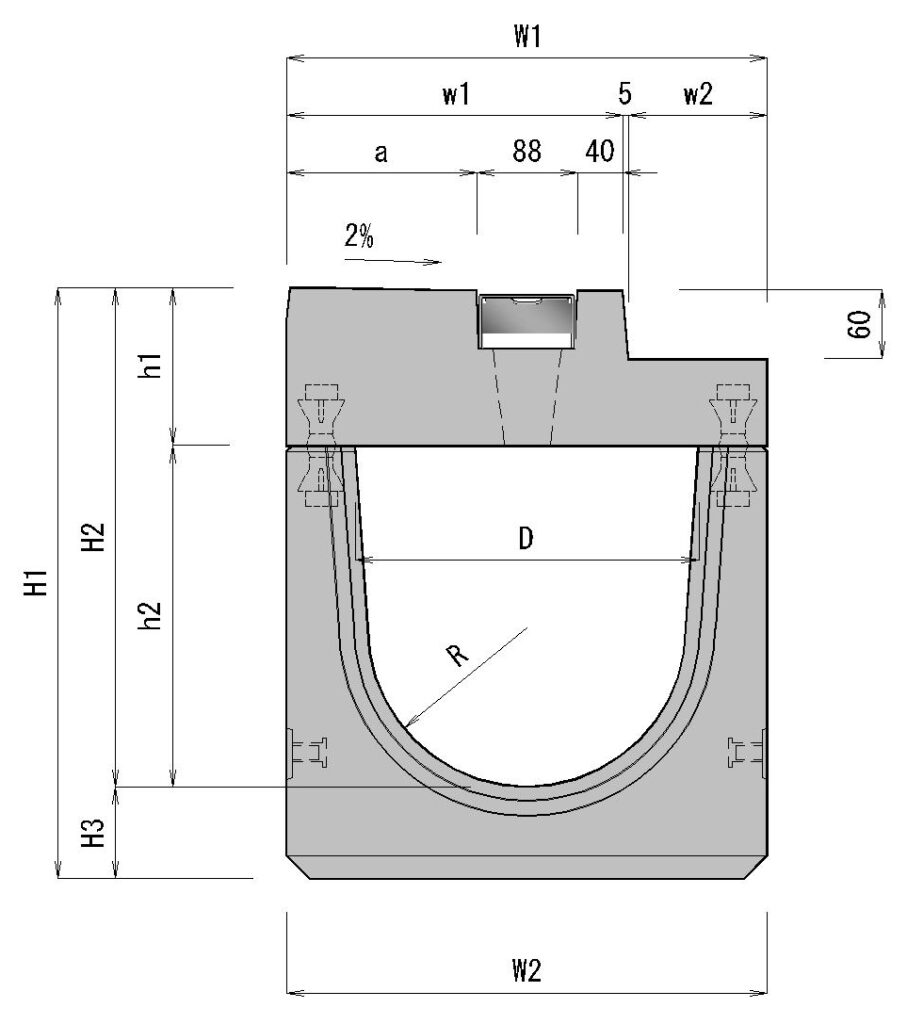

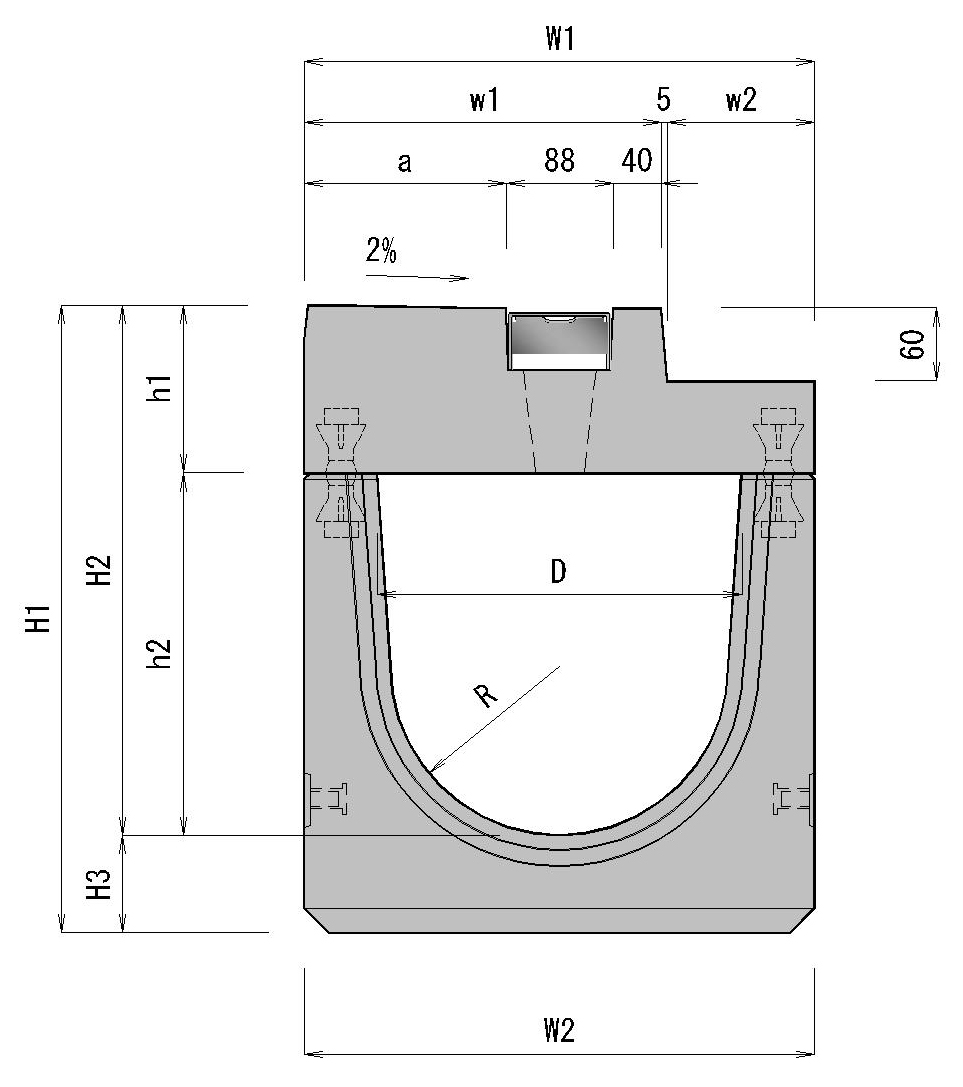

画像をクリックすると拡大表示されます

規格		W1	W2	H1	H2	H3	h1	h2	w1	w2	a	R	参考重量 kg		ダウンロード
D		W1	W2	H1	H2	H3	h1	h2	w1	w2	a	R	1.0ｍ	2.0ｍ	ダウンロード
300×	300	420	420	516	436	80	138	298	294	121	166	139	295	590	DL
	400			616	536			398					325	645	DL
	500			716	636			498					355	705	DL
	600			836	736	100		598				120	440	875	DL
	700			936	836			698					470	940	DL
	800			1036	936			798					500	995	DL
	900		470	1151	1036	115		898					675	1350	DL
	1000			1251	1136			998					720	1435	DL
	1100			1351	1236			1098					760	1525	DL
	1200			1451	1336			1198					805	1610	DL
400×	400	540	540	653	558	95	160	398	354	181	226	189	460	915	DL
	500			753	658			498					495	985	DL
	600			853	758			598					530	1055	DL
	700			963	858	105		698				175	605	1210	DL
	800			1063	958			798					645	1285	DL
	900			1163	1058			898					680	1355	DL
