SKスリットスピーダー RG型（アングル）

RG型（アングル）

路面にオリジナルリッド（鋼製蓋）のみ露出する都市型です。石張り・平板・ウレタン舗装等コンクリート面が露出しないためあらゆる舗装材に対応でき現場調和にすぐれた景観形成できます。

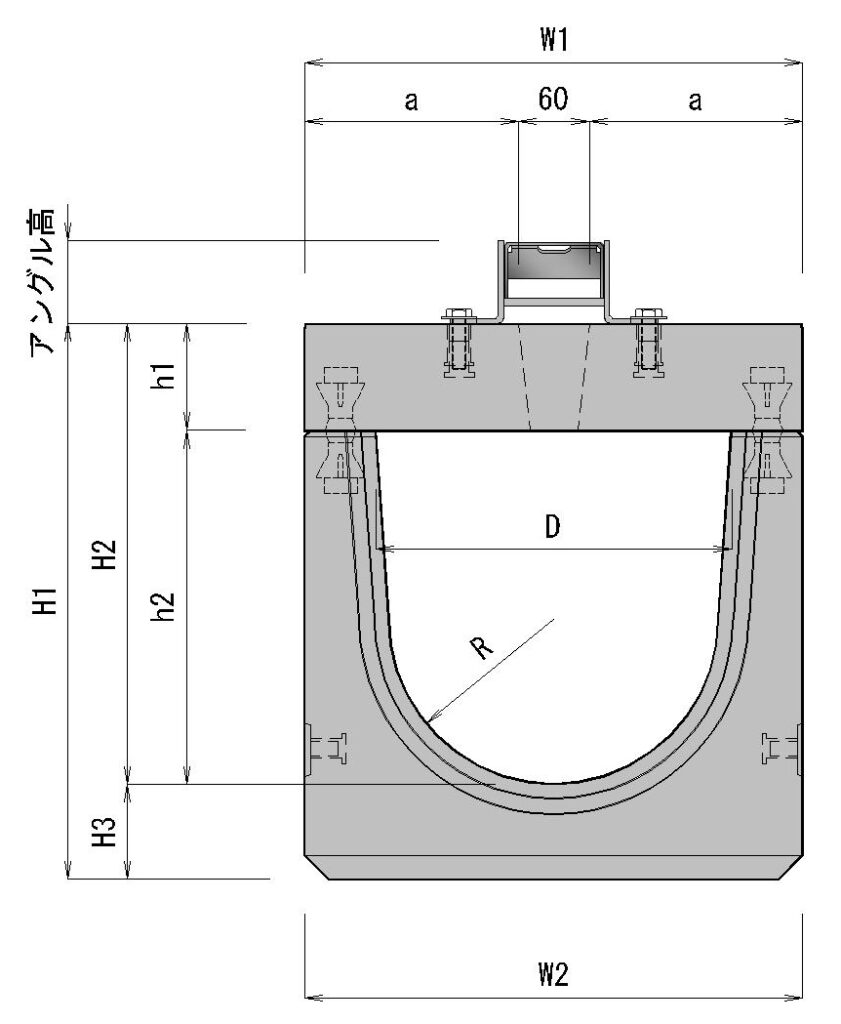

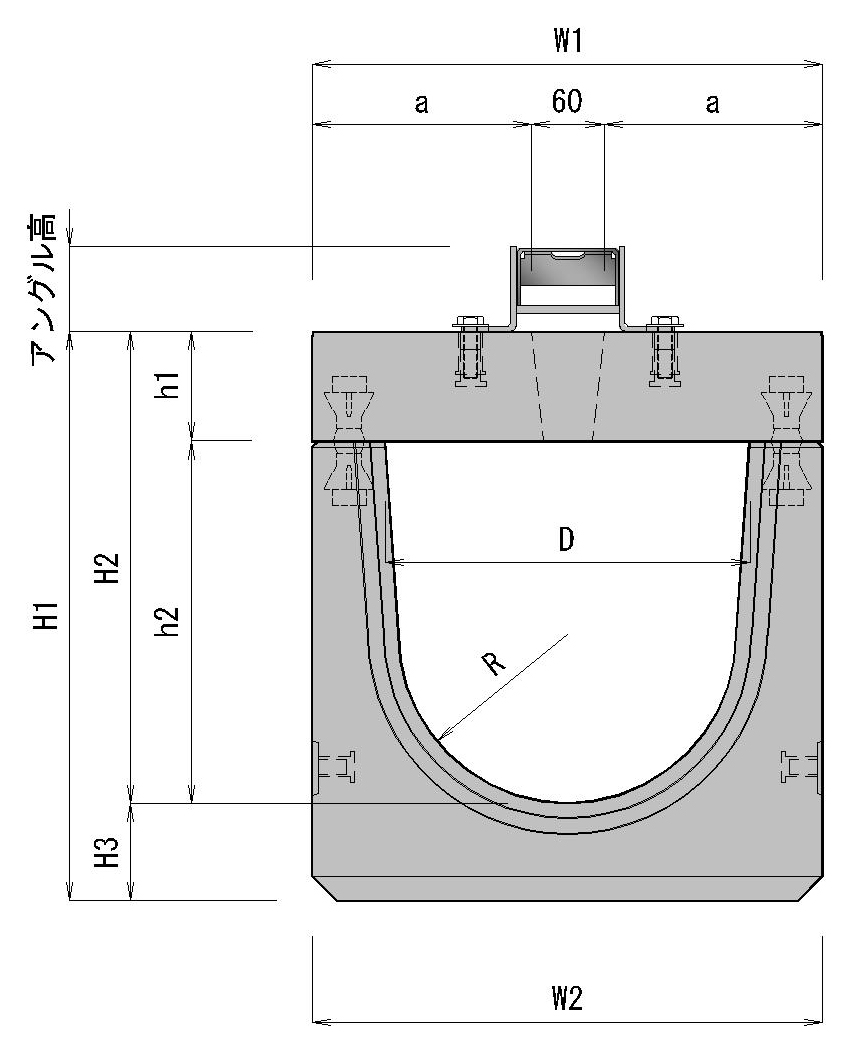

画像をクリックすると拡大表示されます

規格		W1	W2	H1	H2	H3	h1	h2	a	R	参考重量 kg		ダウンロード
D		W1	W2	H1	H2	H3	h1	h2	a	R	1.0ｍ	2.0ｍ	ダウンロード
300×	300	420	420	468	388	80	90	298	180	139	275	555	DL
	400			568	488			398			305	610	DL
	500			668	588			498			335	670	DL
	600			788	688	100		598		120	420	840	DL
	700			888	788			698			450	905	DL
	800			988	888			798			480	960	DL
	900		470	1103	988	115		898			655	1315	DL
	1000			1203	1088			998			700	1400	DL
	1100			1303	1188			1098			740	1490	DL
	1200			1403	1288			1198			785	1575	DL
400×	400	540	540	593	498	95	100	398	240	189	425	845	DL
	500			693	598			498			460	915	DL
	600			793	698			598			495	985	DL
	700			903	798	105		698		175	570	1140	DL
	800			1003	898			798			610	1215	DL
	900			1103	998			898			645	1285	DL
