サイクルレーン側溝サイクルレーンS-1型（横断用）

サイクルレーンS-1型（横断用）

路面に露出するエプロン幅をS-1型縦断タイプに合わせる事で、取付道路等の横断箇所に連続して使用できます。

横断

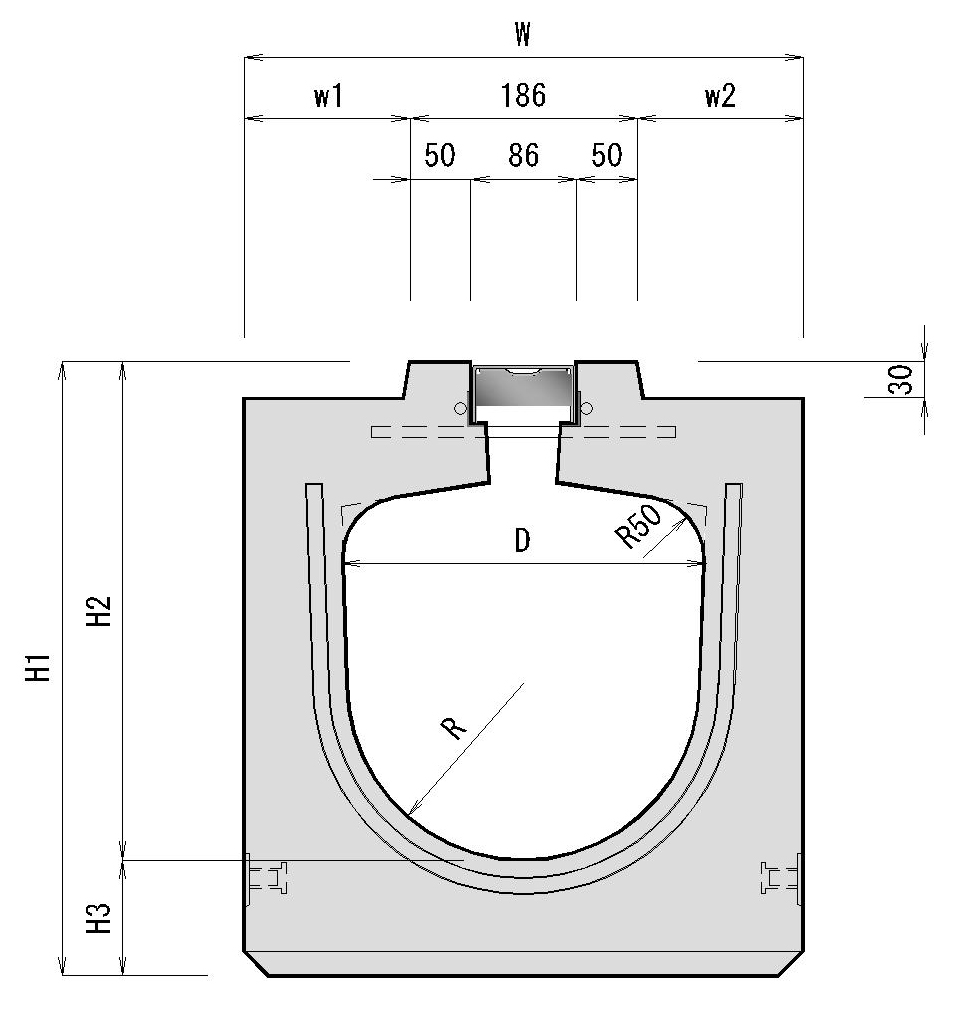

画像をクリックすると拡大表示されます

規格		W	H1	H2	H3	w1	w2	R	参考重量 kg		ダウンロード
D		W	H1	H2	H3	w1	w2	R	1.0ｍ	2.0ｍ	ダウンロード
300×	300	460	505	410	95	137	137	145	325	650	DL
	400		610	510	100			142	370	740	DL
	500		720	610	110			139	425	850	DL
400×	400	610	630	510	120	212	212	195	530	1055	DL
	500		735	610	125			192	590	1180	DL
	600		840	710	130			189	655	1305	DL

※現地諸条件等がありますので、別途ご相談ください。
